Последнее время мой ноут Fujitsu Siemens Esprimo Mobile M9400 стал сильно греться, постоянно крутить кулер на полных оборотах. Решил его разобрать, продуть от пыли и поменять термопасту. Ноуты раньше не разбирал полностью и именно по моей модели в инете не нашел ничего, поэтому решил написать мануал по его разборке.

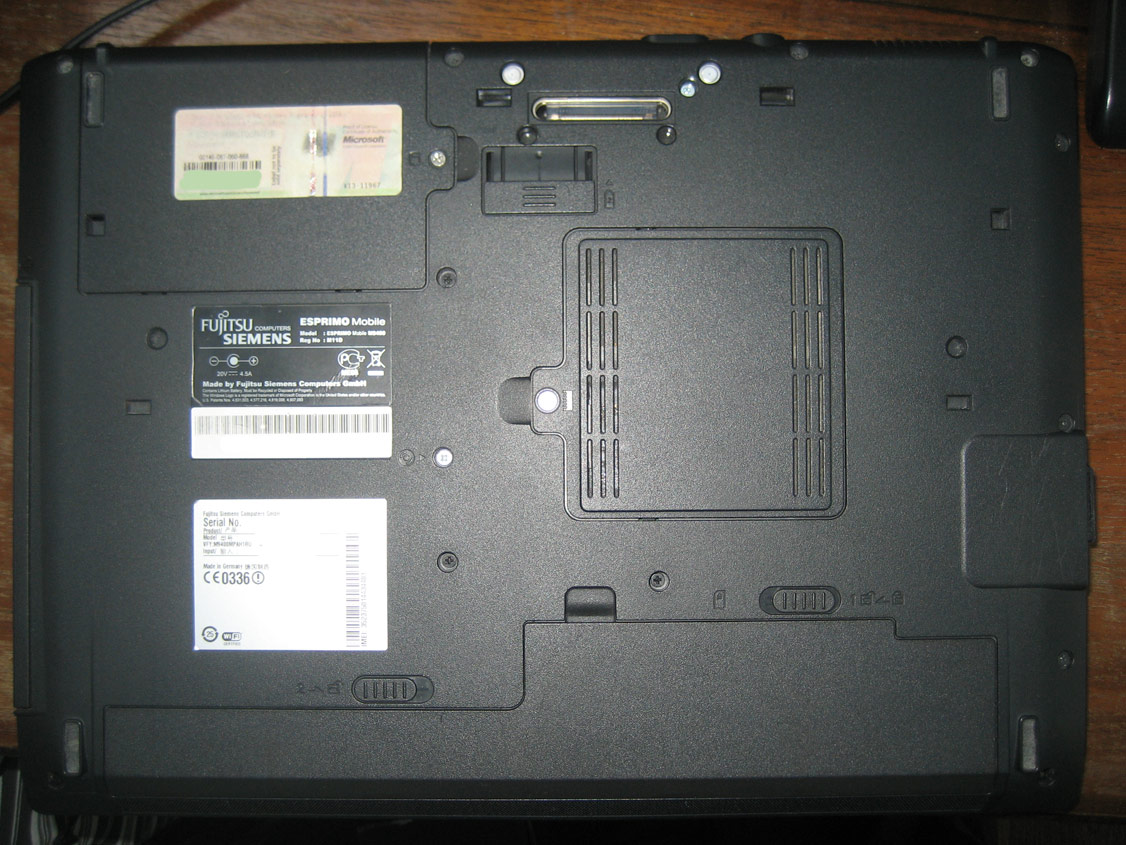

Как выяснилось позже, для того чтобы добраться до кулера не надо откручивать все винты снизу, а только те, которые держат клавиатуру (из светлого металла, один из них под жестким диском). На всякий случай привожу способ, который придумал, чтобы не потерять винтики и не запутаться куда какой впоследствии закручивать. На листе А4 нарисовал схему винтиков, положил на отдельный стол и складывал на этот лист винтики в соответствии со схемой.
Для того, чтобы добраться до кулера надо снять клавиатуру. Для этого снимаем HDD — винт 1 и откручиваем винт 2 (см. рис.) .
[ad name=»horizontal_top_in_post»]

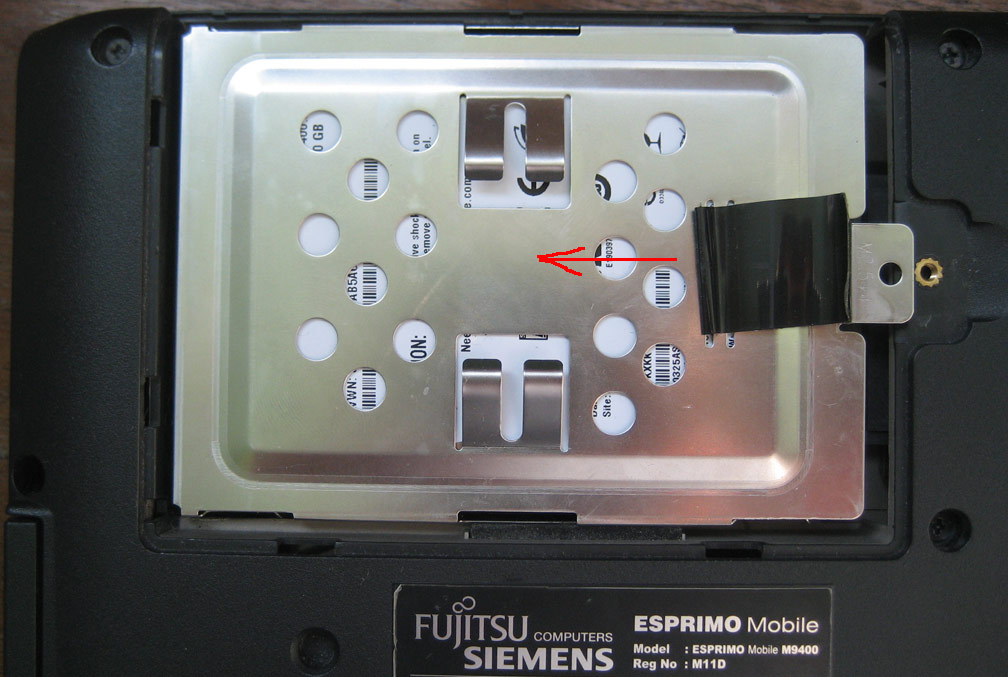

Крышка, закрывающая HDD снимается довольно тяжело — страшно повредить, но там несколько защелок по периметру, они крепкиее — ничего не сломал. Жесткий диск сдвигаем в направление стрелки и вынимаем.

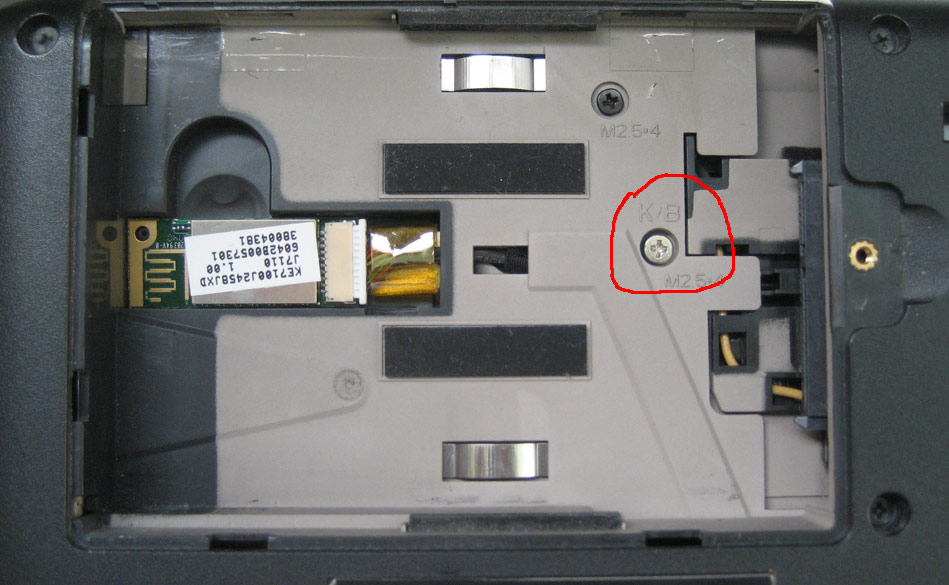

Под жестким диском винт с надписью K/B — откручиваем.

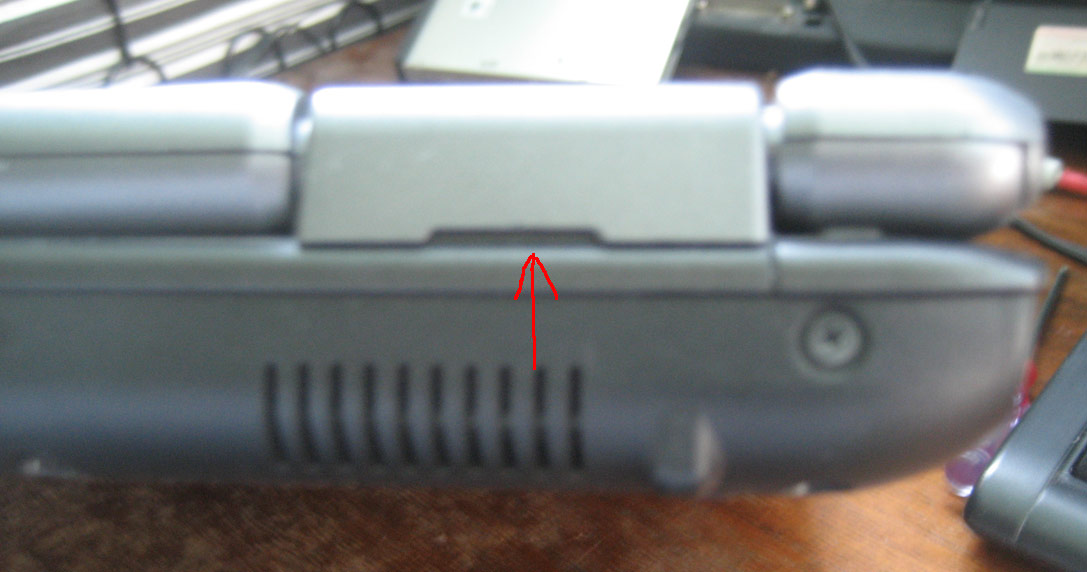

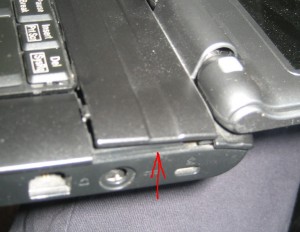

С задней стороны ноутбука открываем две защелки. Они снимаются не полностью, это часть панельки между экраном и клавиатурой. Надо просто немного их высвободить. Отрываются легко:

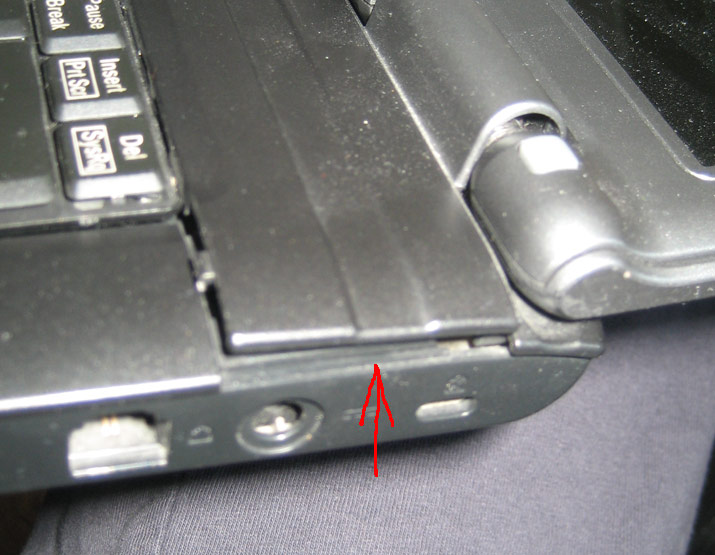

Затем разкрываем экран на 180 градусов и по бокам отщелкиваем эту панельку и открываем ее по всей длине:

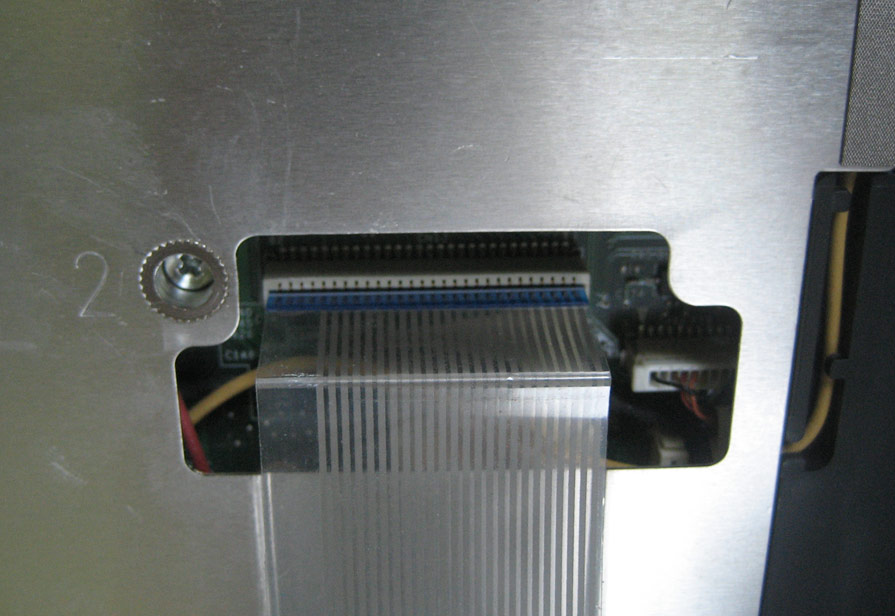

После этого клавиатура высвобождена и держится только на шлейфе, отсоединяем:
[ad name=»horizontal_top_in_post»]

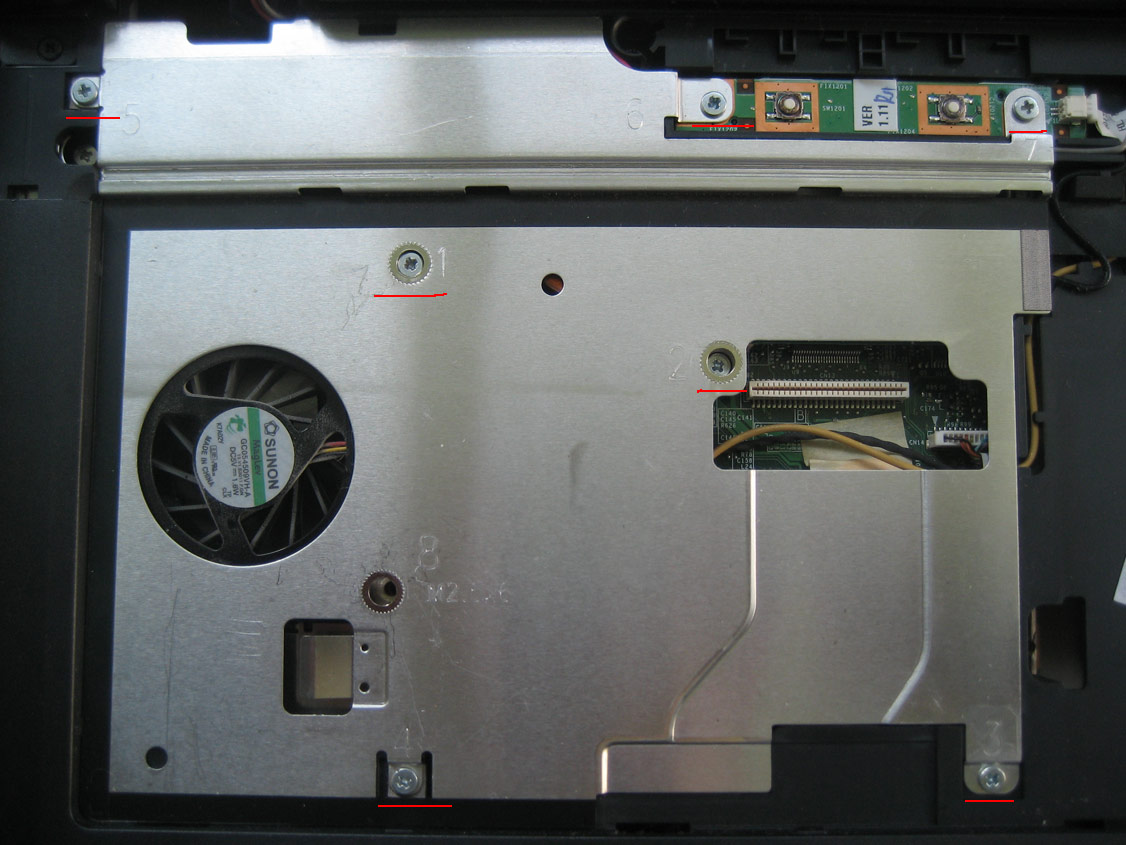

Откручиваем металлический кожух, он держится на семи винтах. На кожухе выгравированы цифры от 1 до 7, закручивать их желательно в такой же последовательности:

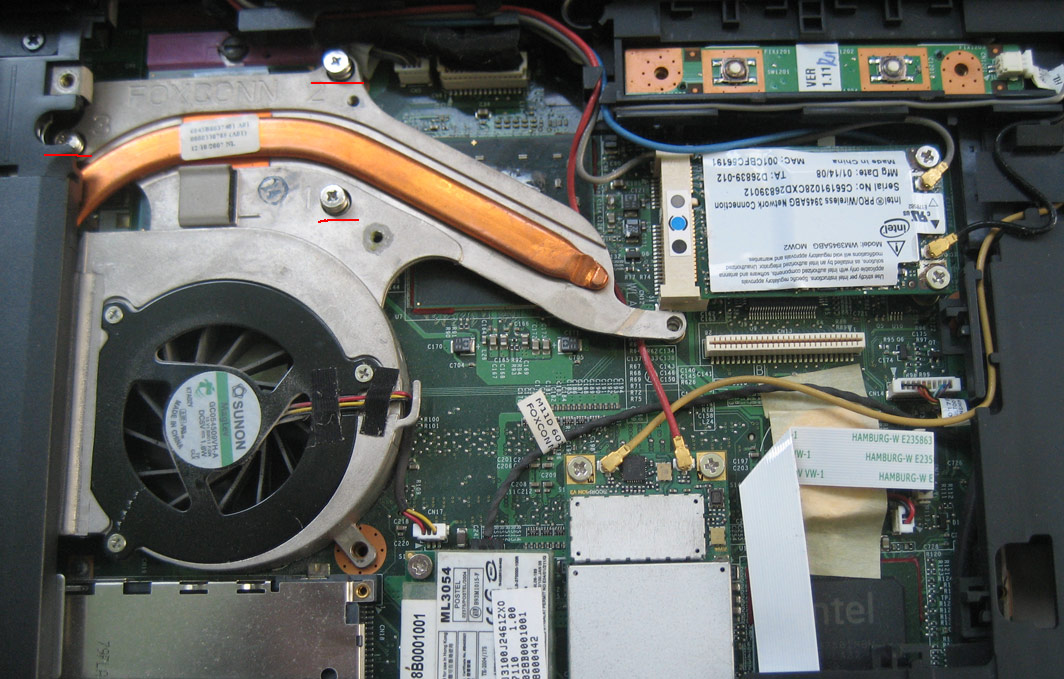

Кулер держится на трех винтах, они также маркированы цифрами от 1 до 3, желательно закручивать в этой последовательности.
Кулер одновременно охлаждает процессор и видеокарту.

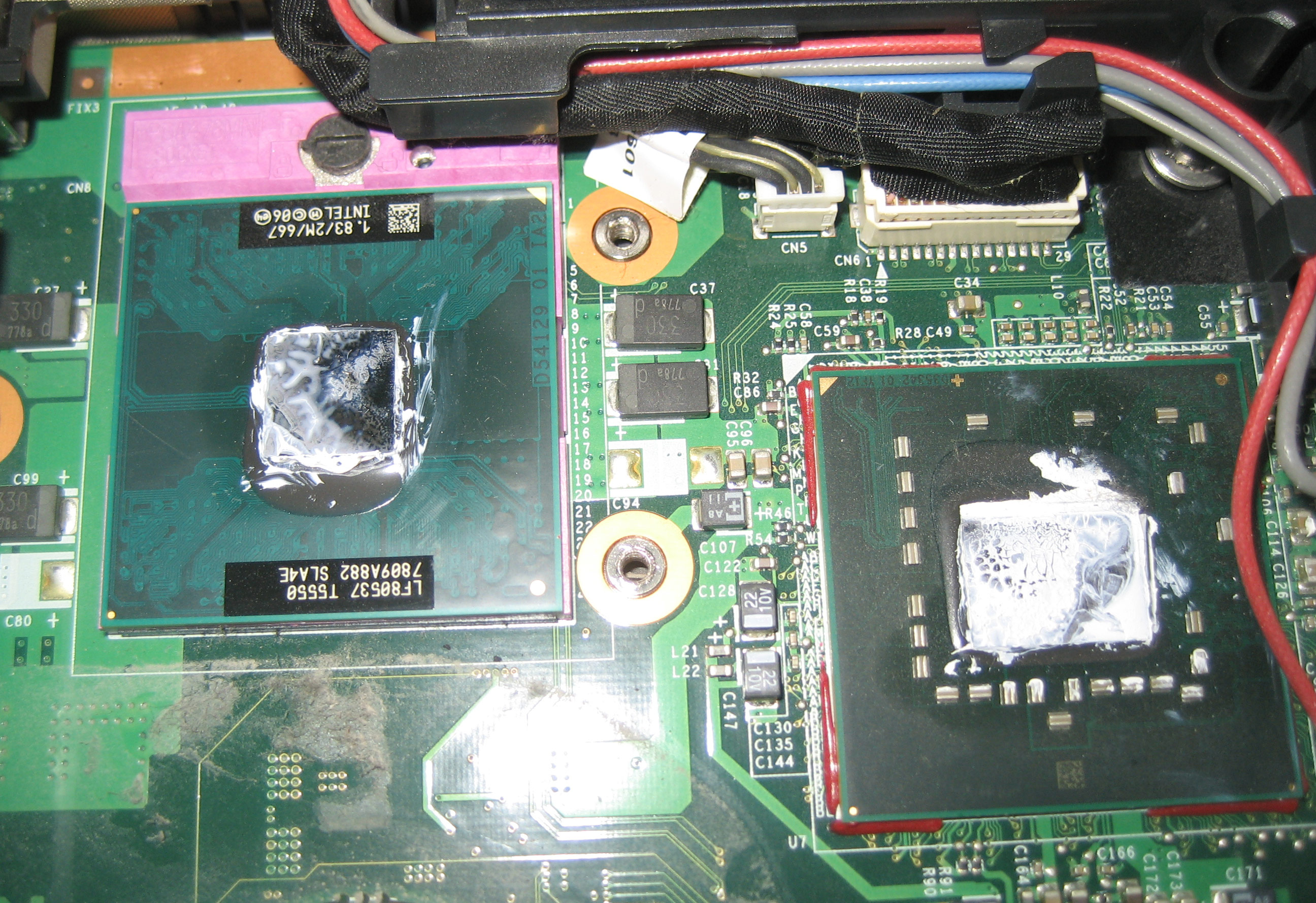

При желании можно поменять процессор.
Продуваем все от пыли, меняем термопасту и собираем в обратной последовательности. Весь процесс займет у вас около получаса, хотя поначалу я потратил больше времени, искал мануалы, искал путь =), боялся повредить защелки.
Всем успехов!
